数显智能大圆图有纸记录仪XJBA‑3200、XJBA-2401、XJBA-2210

✅ XJBA‑3200双笔大圆图记录仪、单表数显大圆图XJBA-2401压力记录仪（上海老大华科技发展有限公司 XJBA -2210和XJBA-3200数显大圆图有纸记录仪）附XJBA-2401单笔压力数显大圆图有纸记录仪如下图：

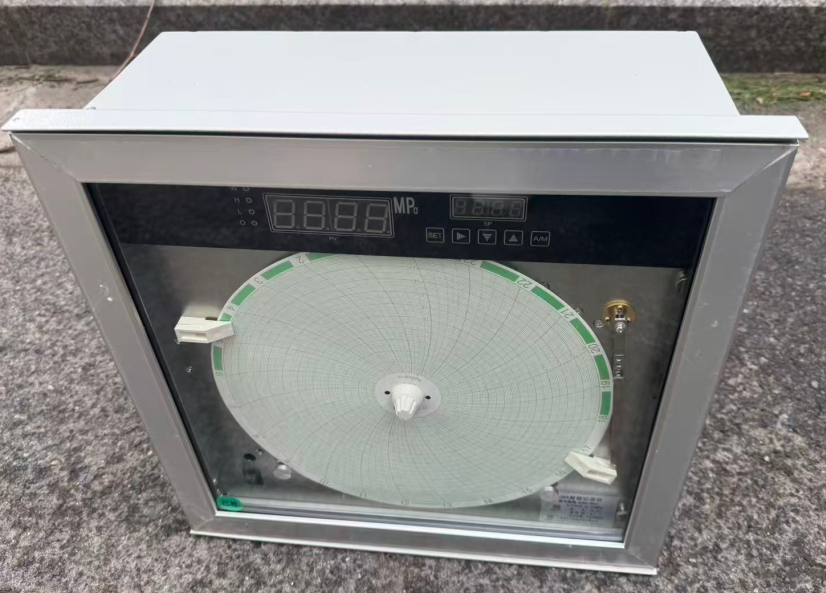

XJBA-2401单笔数大圆图有纸记录仪

属于智能数显大圆图有纸记录仪，带 LED 数显 + 圆纸曲线记录、可带报警接点调节，嵌入式盘面安装

一、核心技术参数

1.  XJBA-2210记录仪、XJBA-3200、XJBA-2401数显大圆图有纸记录仪精度如下：

• 数显精度：0.5% FS ±1 个字

• 记录精度：±1.0% FS

• 设定精度：0.5% FS

2. 显示：4 位 0.8 英寸 LED 数字显示

3. 全行程时间：≤5 s

4. 走纸速度：24 h / 周（标准，一圈 24 小时）

5. 设定范围：全量程 0～100% FS

6. 报警接点输出

• AC220V 1A（无感交流负载）

• DC50V 1A（纯电阻直流负载）

7. 供电：AC220V（+10% ~ -20%），50Hz±5%

8. 功耗：≤18 VA

9. 老大华科技发展公司XJBA-2210大圆图记录仪 安装开孔：378 × 378 mm（盘面嵌入式）

10. 输入信号（XJBA 2210、XJBA-2401通用，XJBA3200 同系列）万能输入组态：K/E/J/T/S/B 热电偶、Pt100/Cu50 热电阻、DC mV、/www.shhzy3.cn  4–20mA 变送器信号，可测温度、压力、液位、流量等工业参数，自带热电偶冷端补偿

二、允许使用工况（环境条件）

• 环境温度：0 ～ 50 ℃

• 相对湿度：≤90% RH，无凝露

• 禁止工况：强腐蚀气体、大量粉尘、强振动、强电磁场（变频器、大功率变压器附近）、露天淋雨环境

三、 大华仪表厂（上海老大华科技发展有限公司）XJBA2110和XJBA-2401单笔压力记录仪和XJBA-3200双笔大圆图记录仪典型应用场景（哪些地方在用）

• 化工：反应釜、换热设备温度 / 压力连续记录

• 热处理、冶金：退火炉、烘箱、窑炉温度曲线记录（工艺追溯）

• 电力、锅炉、热电：汽包压力、炉膛温度

• 制药、食品灭菌：灭菌柜、恒温设备（需要纸质记录存档）

• 石油、水处理、环保：罐区、管道压力、液位监测

• 轻工纺织、科研试验装置，需要纸质圆图曲线留档、交接班核验的场合www.shhdahua4.cn

特点：属于传统有纸圆图记录仪，优势是断电也能回看纸质曲线，适合行业规范要求留存纸质原始记录的工况；缺点是需要定期更换圆记录纸、记录笔。
