一.概述

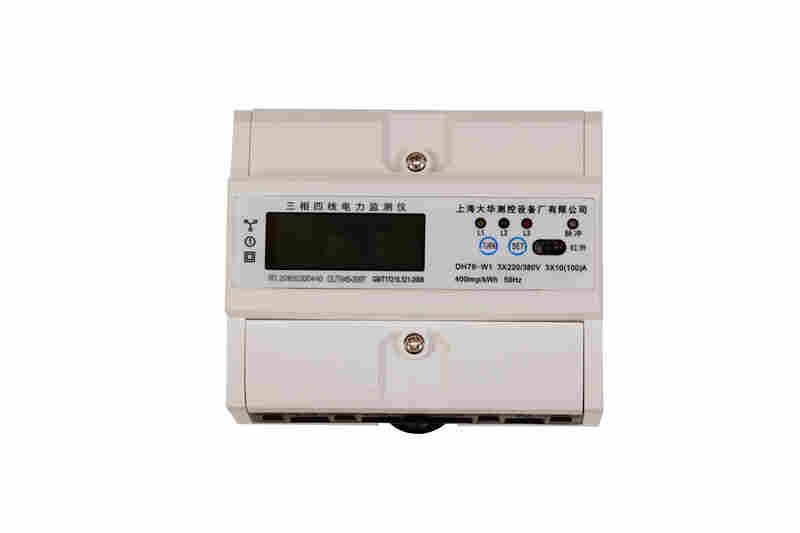

DH79-W1型三相导轨式电力监测仪，使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的*电能仪表。用于计量频率为50Hz的交流三相有功电能,并电量采用液晶显示，读数直观便于抄表,本仪表带红外通讯和RS485通讯，为三相电能测量提供*、可靠的计量工具。
该表采用的计量模块能地测量三相正反双向有功电能。计量准确、稳定、可靠、具有良好的抗电磁骚扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。
本产品各项性能指标符合GB/T8《1级和2级静止式交流有功电能表》、DL/T 645—1997《多功能电能表通信规约》对电能表技术指标或MODBUS-RTU通讯协议。
二.技术参数 技术规格
|
型 号
|
等级
|
参比电压
|
电流
|
|
三相三线
|
1.0级 或2.0级
|
3×100V
|
3×1.5(6)A
|
|
3×380V
|
3×1.5(6)A
|
|
三相四线
|
3×57.7/100V
|
3×1.5(6)A
|
|
3×220/380V
|
3×1.5(6)A
|
|
3×2.5(10)A
|
|
3×5(20)A
|
|
3×10(60)A
3×15(60)A
|
|
3×20(80)A
3×30(100)A
|
三.功能及特点
1.电能计量功能
计量有功电能。三相电源供电，一相或两相断电，计量准确度不受影响。
2.脉冲输出接口
带光耦隔离有功无源脉冲输出接口，脉冲宽度为80ms。
3.缺相指示功能
某相缺相时，相应相电压符号闪烁指示。
4.通讯功能
具有红外通讯接口和RS485通讯接口，方便用户通过通讯接口抄读电量数据，方便可靠。
通讯波特率：红外通讯为1200，RS485通讯默认为1200或2400，可改波特率。
5.可扩展继电器控制功能，可扩展停电显示功能。
仪表液晶显示，轮显表号、电量、电压、电流、有功功率参数，电量显示10秒，其它数据轮显5秒。
四.安装和接线

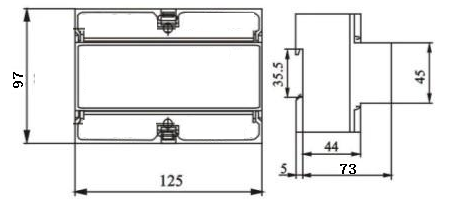

1. 电能表的安装尺寸图：（导轨壳）
2. 功能端子接线图(因壳子不一样有所变化，具体见表端子接线图）
l 5.4.2 线路端子接线图（具体见表端子接线图）：
（带继电器控制时注意：以下外置继电器时，当外接交流接触器时，接常闭和公用端；当外接为空开时，接公用和常开端。以下外置继电器以外接交流接触器为例。）
三相四线,电流互感式(电压3×220/380V,电流3×1.5 (6)A)):
三相四线,直接式(电压3×220/380V,电流≥3×5(20)A):
三相三线,电流互感式(电压3×380V,电流3×1.5 (6)A)):
